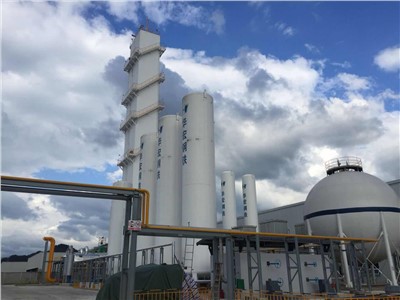

КРІОГЕННА УСТАНОВКА ПОДІЛУ РІДКОГО ПОВІТРЯ ASU ДЛЯ КИСНЮ ТА АЗОТУ

1. Повітряний компресор: Повітря стискається при низькому тиску 5-7 бар (0,5-0,7мпа)

2. Система попереднього охолодження: Охолодження температури повітря до близько 12 град С.

3. Очищення повітря очищувачем: подвійні молекулярні сушарки сита

4. Кріогенне охолодження повітря розширювачем: Турбодетандер охолоджує температуру повітря нижче -165 до-170 град С.

5. Розділення рідкого повітря на кисень і азот за допомогою колони розділення повітря

6. Рідкий кисень/Азот зберігається в резервуарі для зберігання рідини

Основні принципи та процеси

Основний принцип розділення повітря полягає у використанні різних температур кипіння зріджених компонентів повітря для їх поділу. З цією метою установка для розділення повітря складається з наступних процесів:

(1). Фільтрувати і стискати

(2). Очищення

(3). Охолодити повітря до температури зрідження

(4). Холодильна установка

(5). Зрідження

(6). Виправлення

(7). Видалення шкідливих речовин

Необхідні умови перед початком сепарації повітря

1. Завершено та прийнято будівництво всього сантехнічного, механічного та електричного обладнання.

2. Завершено та прийнято будівництво всього сантехнічного, механічного та електричного обладнання.

3. Всі запобіжні клапани встановлені і введені в експлуатацію.

4. Всі ручні клапани і пневматичні клапани гнучкі в дії, а всі регулюючі клапани налагоджені і відкалібровані.

5. Всі машини та прилади в справному стані і готові до експлуатації

6. Система програмного управління молекулярним ситовим очищувачем налагоджена і може бути введена в експлуатацію.

7. Потужність готова.

8. Подача води готова.

9. Подача повітря приладом готова.
